Convertitore in fibra ottica E-link Mini HD-SDI con Tally e Loop Out RS485
Panoramica
Il convertitore da HD-SDI a fibra ottica di tipo Mini serie LNK-MHD-1V di E-link è una soluzione compatta e
di grado industriale progettata per la trasmissione di video HD-SDI non compressi (con
audio incorporato), segnali Tally e dati RS485 inversi su una singola fibra ottica.
Supportando risoluzioni video fino a 1080i e una velocità dati fino a 1,485 Gbps, questo convertitore
offre equalizzazione automatica del cavo, monitoraggio loop-out e prestazioni robuste su
distanze estese, fino a 20 km su fibra monomodale. Progettato per ambienti esigenti,
offre un'ampia tolleranza termica (-20℃ a +70℃), indicatori di stato LED,
installazione hot-swappable e compatibilità con i sistemi di telecamere SDI. Ideale per la trasmissione,
eventi dal vivo e applicazioni in studio che richiedono una trasmissione video affidabile e in tempo reale su fibra.
Caratteristiche
Convertitore mini HD-SDI a fibra ottica con Tally e RS485
Supporta formati 720p, 1080i, PAL/NTSC
Loop-out per il monitoraggio SDI locale
Trasmissione fino a 20 km su fibra LC
Segnale stabile con equalizzazione automatica e reclocking
Ampio intervallo di temperatura: da -20°C a +70°C
Plug & play, alloggiamento compatto in alluminio
Indici tecnici
|
Interfaccia ottica in fibra
|
|
Interfaccia fibra
|
Simplex LC
|
|
Distanza di trasmissione
|
550m-20Km
|
|
Lunghezza d'onda
|
1310nm/1550nm
|
|
Video
|
|
Interfaccia video
|
BNC
|
|
Video impedenza di ingresso/uscita
|
75Ω
|
|
Tensione di ingresso/uscita video
|
Tipica: 1Vpp, Min 0,5Vpp, Max 1,5Vpp
|
|
Velocità in bit video
|
Max 1,48 Gb/s
|
|
Guadagno differenziale (10%～90% APL)
|
<1%
|
|
Supporto formato SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
Standard video SDI
|
270 Mbps (SD-SDI)
|
|
1,485 Gbps (HD-SDI)
|
|
Dati
|
|
Interfaccia fisica
|
Morsettiera a vite standard industriale
|
|
Tipo di dati
|
Tally & RS4 inverso85
|
|
Supporto frequenza/velocità
|
Max. 115200 bps per RS422
Max. 57600 bps per RS485
|
|
BER
|
<10ˉ9
|
|
Elettrico
|
|
Adattatore di alimentazione
|
CC 5V
|
|
Consumo energetico
|
<5P
|
|
Indicatore LED
|
|
SDI
|
Video SDI
|
|
P/T
|
Alimentazione
|
|
Meccanico
|
|
Dimensioni (LxPxA)
|
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Pacchetto)
|
|
Peso
|
75 g (TX)
75 g (RX)
450 g (Pacchetto)
|
|
Alloggiamento
|
Custodia in alluminio
|
|
Opzioni di montaggio
|
Desktop
|
|
Ambientale
|
|
Temperatura di esercizio
|
-20℃～+70℃
|
|
Temperatura di stoccaggio
|
-40℃～+80℃
|
|
Umidità di esercizio
|
0~95%
|
|
MTBF
|
≥100000 ore
|
Informazioni per l'ordine
|
Modello
|
Descrizione
|
|
LNK-MHD-1V-MM
|
Mini-tipo HD-SDI a convertitore in fibra con Tally & RS485 inverso e loop out, MMF, Connettore in fibra LC 500 metri, inclusi trasmettitore e ricevitore, utilizzati in coppia
|
|
LNK-MHD-1V-20
|
Mini-tipo HD-SDI a convertitore in fibra con Tally & RS485 inverso e loop out, SMF, Connettore in fibra LC 20KM, inclusi trasmettitore e ricevitore, utilizzati in coppia
|
|
LNK-MHD-1V-40
|
Mini-tipo HD-SDI a convertitore in fibra con Tally & RS485 inverso e loop out, SMF, Connettore in fibra LC 40KM, inclusi trasmettitore e ricevitore, utilizzati in coppia
|

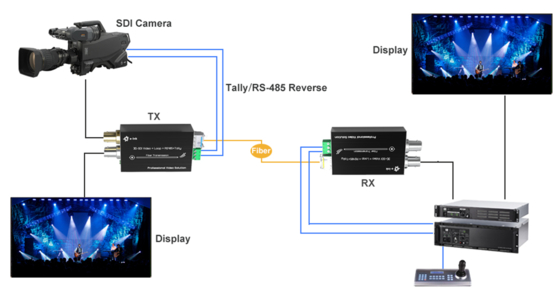

Applicazione

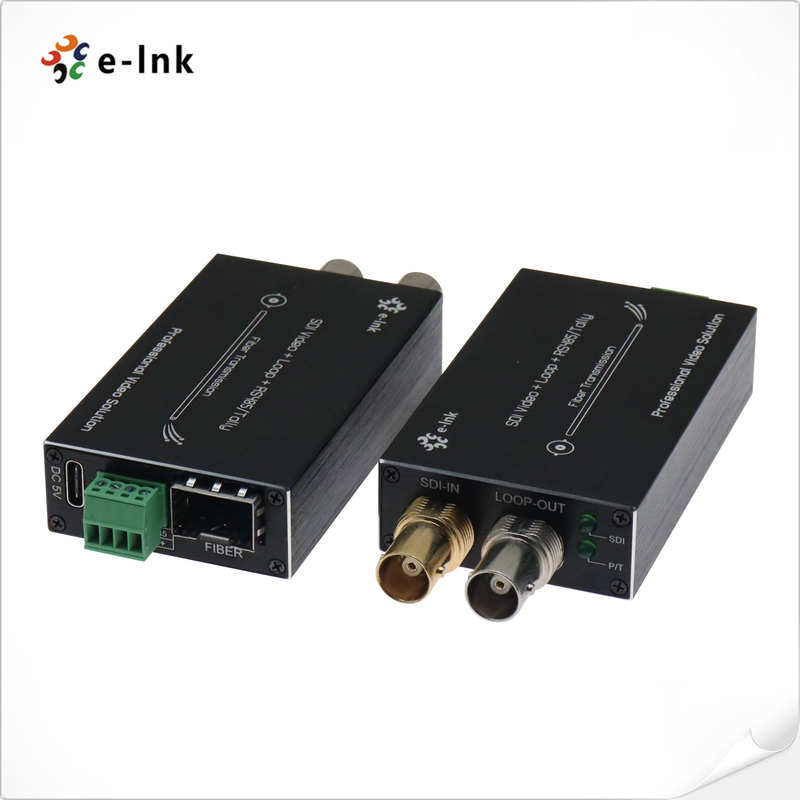

Interfaccia & LED
