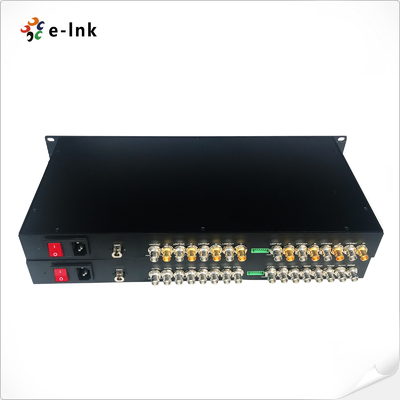

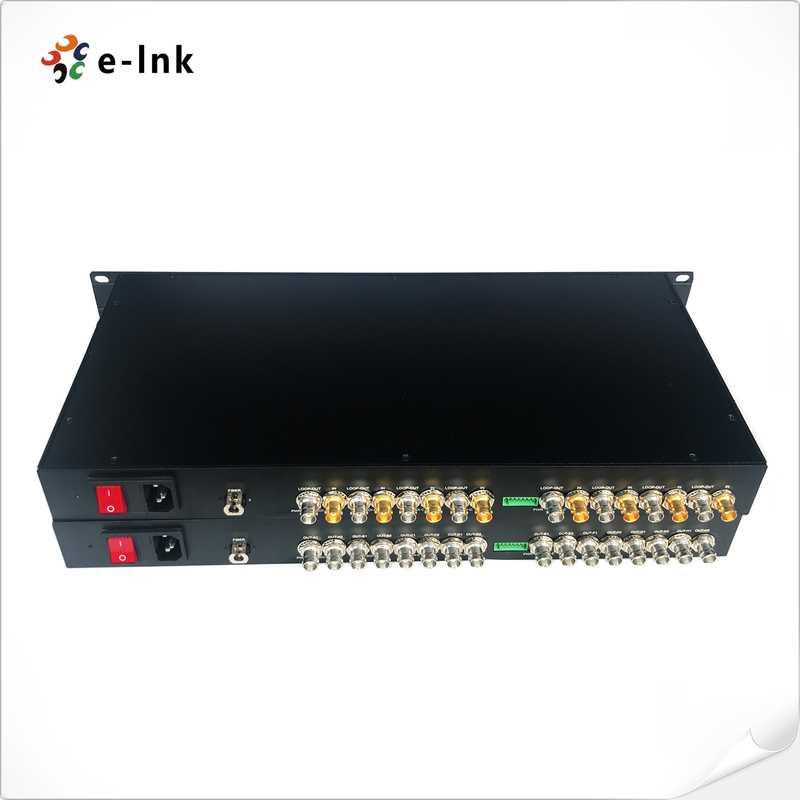

1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber CWDM Uncompressed Extender
8 canali SD/HD/3G-SDI Visualizzazione degli estensori di fibra
IlLNK-SDI-8VLa serie costituisce un professionista8 canali SD/HD/3G-SDIvideo
sistema di trasmissione in fibra che facilita la fornitura di video in qualità di trasmissione
Questa soluzione completa comprende un trasmettitore
e un ricevitore, con la capacità di sostenereSegnali 3G-SDI a 1080p, accompagnato
da audio incorporato di qualità CD ebi-direzionale RS-485trasmissione dei dati.
8 canali SD/HD/3G-SDI Estensore di fibraCaratteristiche
️Trasmissione efficiente in fibra:
Trasmette contemporaneamente più canali di video e un canale di dati RS-485 su una singola fibra.
️Supporto SDI ad alta velocità:
Compatibile con gli standard SD, HD e 3G-SDI, supportando velocità di dati fino a 3 Gbps per canale.
️Capacità di monitoraggio locale:
Dispone di un'uscita a circuito SDI integrata per un comodo monitoraggio video locale.
️Performance a lunga distanza:
Supporta le distanze di trasmissione fino a 20 km utilizzando la fibra monomodo.
️Qualità della trasmissione:
Fornisce una qualità video impeccabile con latenza zero per applicazioni di trasmissione professionali.
️Progettazione di scaffalature professionali:
1U telaio montato su rack progettato per installazioni ad alta densità in ambienti professionali.
️Applicazione versatile:
Ideale per studi di trasmissione, produzione di eventi dal vivo, sedi sportive e sistemi di sorveglianza che richiedono una trasmissione video SDI affidabile e ad alta densità.
8 canali SD/HD/3G-SDI Indici tecnici degli estensori di fibra
|
Interfaccia in fibra ottica
|
|
Interfaccia in fibra
|
SLC implessa
|
|
Distanza di trasmissione
|
550m-20Km
|
|
Lunghezza d'onda
|
1310 nm/1550 nm
|
|
Video.
|
|
Interfaccia video
|
BNC
|
|
Video. impedenza di ingresso/uscita
|
75Ω
|
|
Voltaggio di ingresso/uscita video
|
Tipico: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Velocità dei bit video
|
Max 3,2 Gb/s
|
|
Guadagno differenziale (10%️90% APL)
|
< 1%
|
|
Supporto per il formato SDI
|
625/25 PAL
|
|
525/29.97 NTSC 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Video standard SDI
|
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s Mapping ((3G-SDI)
|
|
Interfaccia seriale SMPTE424M 3Gb/s
|
|
Dati
|
|
Interfaccia fisica
|
Terminale a vite standard industriale
|
|
Tipo di dati
|
Reverse RS485
|
|
Supporto per la frequenza/tasso
|
Max. 57600bps per RS485
|
|
BER
|
< 109
|
|
Altri dispositivi
|
|
Adattatore di alimentazione
|
AC 110~ 220V
|
|
Consumo di energia
|
< 15W
|
|
Indicatore LED
|
|
SDI A/B/C/D/E/F/G/H
|
Video SDI
|
|
PWR
|
Fornitore di energia
|
|
Meccanica
|
|
Dimensioni (LxWxH)
|
19 pollici 1U (483 x 220 x 44,45 mm)
|
|
Wotto
|
7 kg/coppia
|
|
Casing
|
Cassa in alluminio
|
|
Opzioni di montaggio
|
Rackmount
|
|
Ambiente
|
|
Temperatura di funzionamento
|
-20°C+70°C
|
|
Temperatura di conservazione
|
- Quaranta.°C+80°C
|
|
Umidità di lavoro
|
0~95%
|
|
MTBF
|
≥100000 ore
|
8 canali SD/HD/3G-SDI Informazioni relative all'ordine di estensori di fibra
|
Modello
|
Descrizione
|
|
LNK-SDI-8V
|
19" 1U 8-ChHD-SDI Video con Loop-out, 20 km, SM,LC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
|
LNK-SDI-8V1R
|
19" 1U 8-ChHD-SDI Video con Loop-out + 1-Ch RS485 dati inversi, 20km, SM,LC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
|
LNK-SDI-8V1A
|
19" 1U 8-ChHD-SDI Video con Loop-out + 1-Ch Forward Audio, 20 km, SM,LC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
|
LNK-3GSDI-8V
|
19" 1U 8-Ch3G-SDI Video 1080p con loop-out, 20 km, SM,LC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
|
LNK-3GSDI-8V1R
|
19" 1U 8-Ch3G-SDI Video 1080P con Loop-out + 1-Ch RS485 dati inversi, 20km, SM,LC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
|
LNK-3GSDI-8V1A
|
19" 1U 8-Ch3G-SDI Video 1080p con Loop-out + 1-Ch Forward Audio, 20km, SM,LC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
8 canali SD/HD/3G-SDI Applicazione di estensori di fibra
Politica post-vendita e garanzia
Esso è composto da:servizio clienti online- eservizio clienti telefonico, fornendoconsulenza sul prodotto,supporto tecnico remoto,Servizi di manutenzione e accettazione.
Politica dei servizi: sostituzione di tre mesi e garanzia di tre anni.
Sostituzione: entro tre mesi dall'acquisto di una serie di prodotti, dopo aver testato il guasto del prodotto da parte di tecnici e danni causati dall'uomo causati da catastrofi non naturali,l'acquirente può recarsi direttamente presso il punto di acquisto per sostituire lo stesso tipo di prodottiSe non si verificano problemi nella prova del prodotto, il campione originale verrà restituito.
Garanzia: Danni causati dall'uomo causati da disastri non naturali, il periodo di garanzia gratuita della nostra azienda è di 1 anno.
[Le seguenti circostanze non rientrano nel campo di applicazione della sostituzione e della manutenzione gratuita]
1- Danni causati da un funzionamento e da una manutenzione non conformi alle istruzioni del manuale del prodotto.
2- Danni causati da fattori umani, quali tensione di ingresso inadeguata, assunzione d'acqua e rottura.
3.Danni ai prodotti causati da catastrofi naturali, quali fulmini, terremoti, incendi, ecc.
3Alterazione non autorizzata delle impostazioni o riparazione senza il permesso della compagnia.
4.Prodotti non soggetti a manutenzione gratuita.
5- Danni causati dal trasporto, dal carico e dallo scarico durante le riparazioni inviate dai clienti.
6.Il codice a barre o il modello del prodotto sulla scheda di garanzia del prodotto non sono conformi al prodotto stesso.
7- guasti o danni causati da altri problemi non relativi al prodotto, quali la progettazione, la tecnologia, la fabbricazione e la qualità.
