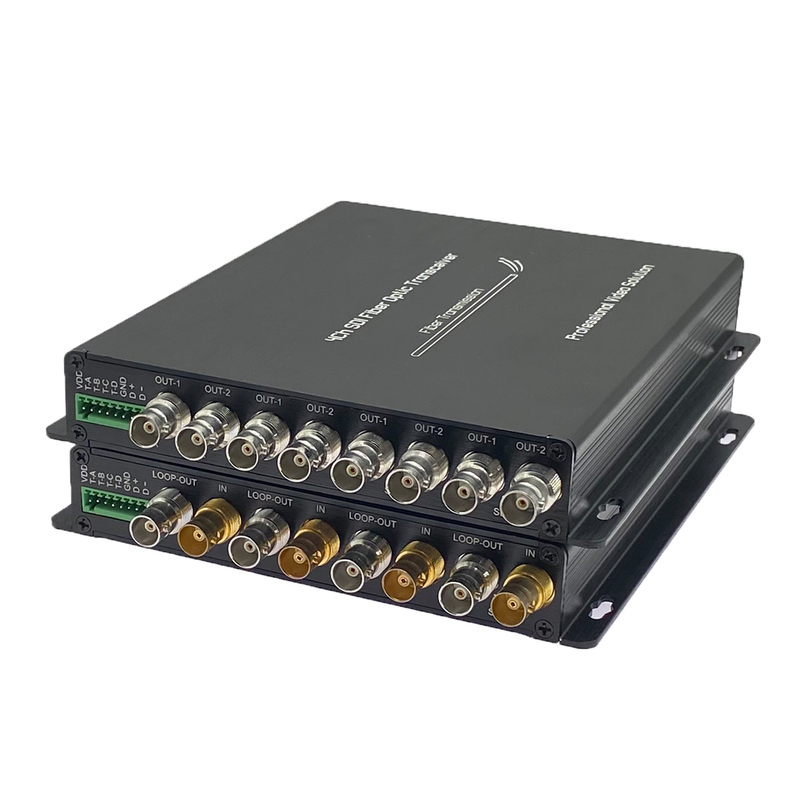

Name: Convertitore in fibra ottica 3G/HD-SDI a 4 canali con uscita loop RS485 Tally 20km
Brand: E-link China Technology Co., Ltd.
SKU: LNK-3GSDI-4V1DT
Price: 670.00 USD
Availability: InStock

Place of Origin:

Guangdong, China

Marca:

E-link

Certificazione:

CE, RoHS, FCC, ISO9001

Model Number:

LNK-3GSDI-4V1DT

Documento:

1E-link Communication & Net...og.pdf

Minimum Order Quantity:

1 pair

Prezzo:

$545-$795

Packaging Details:

SDI to Fiber Optic Extender Standard Export Package

Delivery Time:

5-12working days

Payment Terms:

T/T,Western Union,MoneyGram,paypal,Credit Card

Supply Ability:

1000pcs/month

Video Input/Output:

4×BNC, 75Ω impedance

Loop Output:

4 channels

Fiber Type:

Single-mode, FC/UPC connector (SC/LC/ST optional)

Transmission Distance:

20km (optional distances available)

Data Interface:

1×RS485 (full/half duplex), 4×Tally

Power Supply:

DC 12V, 1A

Evidenziare:

convertitore della fibra di 20Km SDI

3G SDI Fiber Converter

Convertitore Fibra Ottica SDI con Uscita Loop

Trasmette video 3G/HD-SDI a 4 canali su una singola fibra ottica

Supporta l'uscita in loop per ogni canale video

Dati integrati a 4 canali Tally e bidirezionali RS485

Video non compresso in qualità di trasmissione fino a 1080P 3G-SDI

Distanza di trasmissione fino a 20 km con fibra monomodo

Equalizzazione automatica dei cavi e ricollocamento per la stabilità del segnale

Compatibile con sistemi di telecamere SDI professionali

Progettazione robusta con un ampio intervallo di temperatura di funzionamento (da -10°C a +55°C)

Indici tecnici

Input SDI	SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e Telecom/Datacom
	270Mbit/s - 1,48Gbit/s ️ 3Gbit/s
	Numero di ingresso: 4
	Perdita di riflessione: >15DB
	Equilibrio: 0-150m @3Gb/s
	Collegamento:BNC
Ottica	Canale: 1
	Tipo: monomodo
	Distanza di trasmissione: 20km (Altra distanza (facoltativo)
	Perdita di riflessione: > 15 dB
	Dithering: < 0,2 UI
	Collegamento:FC/UPC (SC), LC, ST opzionale)
SDI Output	Numero di uscita:4
	Livello di segnale: 800mV nominale
	Tempo di risalita/cascata: indicazione 200ps
	Superamento: ampiezza < 10%
	Perdita di riflessione: > 15 dB
	Dithering: < 0,2 UI
	Collegamento: 75Ω BNC
Dati	1ChRS-485 (full/half duplex) e supporto NRZ, RZI e Manchester
	Max. 57600bps per RS485
	Collegamento: terminale a vite standard industriale
	4C Conteggio: A, B, C, D
Indicazione della potenza e dell'ambiente	Temperatura di funzionamento: -10°C+55°C
	Input di potenza: 1A@12VDC
	EMI/RFI: soddisfa la norma EMC UE della FCC, parte 15, classe A
	Tempo medio senza problemi: >100000 ore
Supporto del formato video SDI	625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080p23.98/24/30/50/60, 1080i 23/24/30/50/59.94;
Supporto del formato video SDI

Informazioni sull'ordine

LNK-HDSDI-4V1D4T	4- Ch HD-SDI Video con uscita Loop +1Ch all'indietroRS485 + 4ChConteggio, SM 20 km,FC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
LNK-3GSDI-4V1D4T	4- Ch 3G-SDI Video con uscita Loop+ indietroRS485 + 4ChConteggio, SM 20 km,FC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
