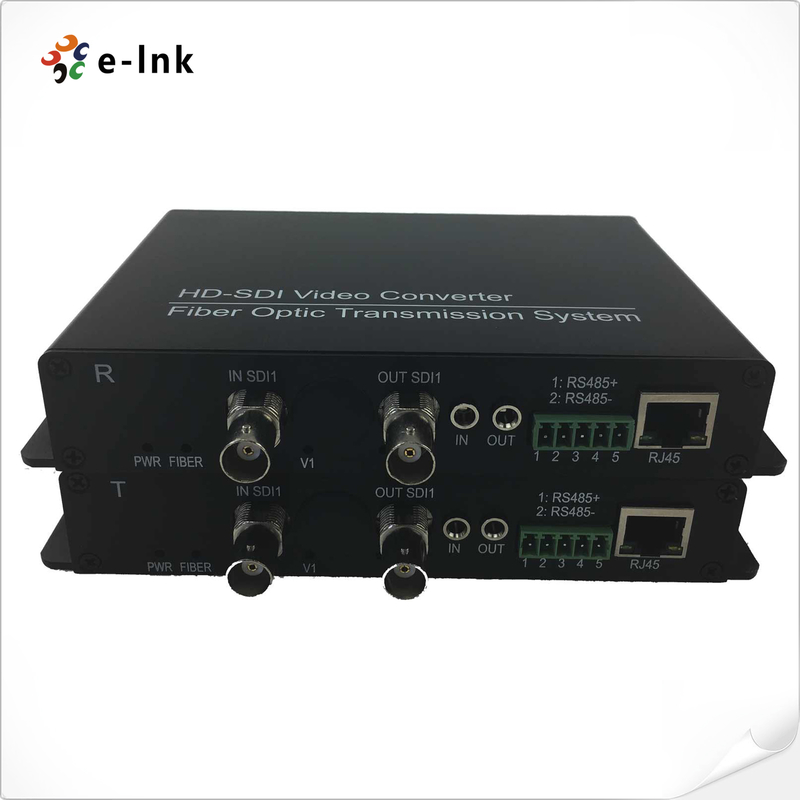

SD/HD/3G-SDI +RS485/RS422/RS232 Dati + Ethernet 10/100MConvertitore di fibra
3G-SDI Extender in fibra ottica
E-Link'sConvertitore ottico digitale video SDI/HD/3Gutilizza una tecnologia in fibra gigabit interamente digitale
per trasmettere segnali SDI non compressi e non crittografati (con la possibilità di inserire audio
Ideale per la trasmissione, la sorveglianza e la diffusione
e monitoraggio industriale, garantisce distorsioni zero e qualità ultra HD con prestazioni stabili
L'utilizzo di un sistema di monitoraggio in tempo realeControllo RS485, il convertitore offre
integrazione flessibile con i sistemi di traffico, la sicurezza militare, la trasmissione in diretta e l'AV degli stadi.
Le caratteristiche chiave includono un'elevata stabilità, un funzionamento plug-and-play e un'affidabilità robusta di livello industriale.
Caratteristiche dell'estensore a fibra ottica 3G-SDI
-
Supporta intervalli di lunghezza d'onda di 1310 nm, 1550 nm e 16 lunghezze d'onda CWDM
-
conforme alla norma ITU-T G.694.2
-
Equalizzazione automatica dei cavi per tutte le velocità di trasmissione di dati inferiori a 3,2 Gb/s (Belden 1694A)
-
Indicatori di stato LED per il monitoraggio in tempo reale delle condizioni di esercizio
-
Supporta la rigenerazione video per mantenere alta qualità del segnale
-
Supporto di un trasmettitore SFP a connessione calda per una distribuzione flessibile
-
Tasso di funzionamento massimo fino a 3,2 Gb/s
-
Recupero dell'orologio conforme a SMPTE 292M (2.97 Gb/s)
-
Progettazione plug-and-play per la trasmissione di video digitale SD-SDI, HD-SDI e 3G-SDI
-
interfacce su una singola fibra
-
Formati video SDI compatibili:
-
625/25 PAL
-
525/29.97 NTSC
-
525/23.98 NTSC
-
720p50, 720p59.94
-
1080p 23.98/24/30/50/60
-
1080i 23/24/30/50/59.94
Indici tecnici degli estensori a fibra ottica 3G-SDI
|
FibraOptico inIl titolo:
|
|
|
Interfaccia in fibra
|
simplexLC
|
|
Distanza di trasmissione
|
550 metri...120Km(dipendono dal ricevitore SFP)
|
|
Lunghezza d'onda
|
1310 nm /1550 nm(dipendono dal ricevitore SFP)
|
|
Video
|
|
|
Interfaccia video
|
BNC
|
|
Input/output videoUt impedenza
|
75Ω
|
|
Voltaggio di ingresso/uscita video
|
Tipico: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Velocità dei bit video
|
Max 3,2 Gb/s
|
|
Guadagno differenziale (10%️90% APL)
|
< 1%
|
|
Video standard SDI
|
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI)
SMPTE425M3Gb/s Mapping ((3G-SDI)
Interfaccia seriale SMPTE424M 3Gb/s
|
|
Dati
|
|
|
Interfaccia fisica
|
Terminale a vite standard industriale
|
|
Tipo di dati
|
RS485/RS422/RS232/Manchester
|
|
Supporto per la frequenza/tasso
|
0~400K bps
|
|
Ethernet
|
|
|
Port
|
10/100 Base-T, connettore RJ-45
|
|
Modalità di lavoro
|
Full duplex/half duplex
|
|
Tasso di dati
|
10 Mbps e 100 Mbps Ethernet (Auto Adaptive)
|
|
Fornitore di energia
|
|
|
Adattatore di alimentazione
|
AC 100-240V a DC 5V 2A
|
|
Consumo di energia
|
3W
|
|
DImmissione Dimensione
|
166*28*105MM
|
|
Peso di trasporto
|
1.1 kg/coppia
|
|
(inclusi gli adattatori di alimentazione esterni e la scatola del pacchetto)
|
|
Ambiente
|
|
|
Lavorare Ttemperatura
|
- Quaranta.°C +80°C
|
|
ImmagazzinamentoTemperatura
|
- Quaranta.°C +85°C
|
|
Lavorare Umidità
|
0~95%
|
|
MTBF
|
≥100000 ore
|
Applicazione di estensori a fibra ottica 3G/HD/SD-SDI
Politica post-vendita e garanzia
Esso è composto da:servizio clienti online- eservizio clienti telefonico, fornendoconsulenza sul prodotto,
supporto tecnico remoto,Servizi di manutenzione e accettazione.
Politica dei servizi: sostituzione di tre mesi e garanzia di tre anni.
Sostituzione: entro tre mesi dall'acquisto di una serie di prodotti, dopo aver testato il guasto del prodotto
In caso di danni causati da catastrofi non naturali, l'acquirente può
In questo caso, si può richiedere al punto d'acquisto di sostituire lo stesso tipo di prodotto.O un prodotto di prestazioni comparabili.
Se non si verificano problemi nella prova del prodotto, il campione originale sarà restituito.
Garanzia: Danni causati dall'uomo causati da disastri non naturali, il periodo di garanzia gratuita della nostra azienda è di 1 anno.
[Le seguenti circostanze non rientrano nel campo di applicazione della sostituzione e della manutenzione gratuita]
1.Danni causati da un funzionamento e da una manutenzione non conformi alle istruzioni del manuale del prodotto.
2- Danni causati da fattori umani, quali tensione di ingresso inadeguata, assunzione d'acqua e rottura.
3.Danni ai prodotti causati da catastrofi naturali, quali fulmini, terremoti, incendi, ecc.
3Alterazione non autorizzata delle impostazioni o riparazione senza il permesso della compagnia.
4.Prodotti non soggetti a manutenzione gratuita.
5- Danni causati dal trasporto, dal carico e dallo scarico durante le riparazioni inviate dai clienti.
6.Il codice a barre o il modello del prodotto sulla scheda di garanzia del prodotto non sono conformi al prodotto stesso.
7- guasti o danni causati da altri problemi non relativi al prodotto, quali la progettazione, la tecnologia, la fabbricazione e la qualità.
