Dettagli:
Termini di pagamento e spedizione:
|
| parole chiavi: | Modulo del ricetrasmettitore di SFP | Tasso di dati: | 103,125 Gb/s |
|---|---|---|---|
| Tipo della fibra: | Duplex LC di singolo modo | Distanza di trasmissione: | 2km |
| Fonte di laser: | CWDM DML | Supporto: | Monitoraggio diagnostico di Digital |
| Evidenziare: | Modulo di SFP della fibra CWDM4,Modulo di SFP della fibra 100GBASE,Ricetrasmettitore duplex di LC 100G QSFP28 |
||

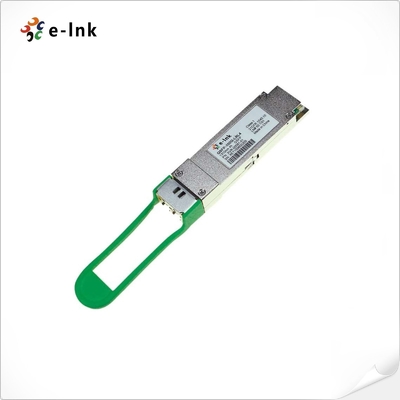

Modulo 100GBASE CWDM4 QSFP28 1271nm di SFP della fibra al duplex LC del ricetrasmettitore di 1331nm 2KM
Vantaggi ottici del modulo del ricetrasmettitore
►Interfaccia elettrica ad alta velocità dell'ingresso/uscita (CAUI-4)
►Singola tensione di rifornimento 3.3V
►Consumo di energia massimo 3.5W
►Laser di CWDM DML e PIN Receiver Array
►Soddisfacente rispetto alla revisione 1,1 di CWDM4 MSA
►Soddisfacente rispetto alla norma QSFP28: SFF-8665 revisione 1,9, SFF-8636 revisione 2.10a
Condizioni di gestione raccomandate
|
Parametro |
Simbolo |
Minuto. |
Tipico |
Massimo. |
Unità |
Note |
|
Temperatura di caso di funzionamento |
TOPR |
0 |
- |
70 |
ºC |
|
|
Tensione di alimentazione elettrica |
VCC |
3,135 |
3,3 |
3,465 |
V |
|
|
Picco di corrente istantaneo alla spina calda |
ICC_IP |
- |
- |
1400 |
mA |
|
|
Picco di corrente continuo alla spina calda |
ICC_SP |
- |
- |
1155 |
mA |
|
|
Dissipazione di potere massima |
Palladio |
- |
- |
3,5 |
W |
|
|
Dissipazione di potere massima, Modo di potere basso |
PDLP |
- |
- |
1,5 |
W |
|
|
Velocità di trasmissione aggregata |
ABR |
- |
103,125 |
- |
Gb/s |
|
|
Tasso di dati per vicolo |
DRL |
- |
25,78 |
- |
Gb/s |
|
|
Il controllo la tensione in ingresso alta |
VIH |
VCC*0.7 |
- |
VCC+0.3 |
V |
|
|
Minimo di tensione in ingresso di controllo |
VIL |
-0,3 |
- |
VCC*0.3 |
V |
|
|
Frequenza di clock bifilare dell'interfaccia seriale |
- |
- |
- |
400 |
chilociclo |
|
|
Rumore dell'alimentazione elettrica |
- |
- |
- |
66 |
mVpp |
10Hz -10MHz |
|
Carico differenziale del emissione dei dati di Rx |
- |
- |
100 |
- |
ohm |
|
|
Distanza di funzionamento |
- |
2 |
- |
2.000 |
m. |
Specifiche elettriche
Segnale ad alta velocità: Compiacente a CAUI-4 (IEEE 802.3-2018)
Segnale a bassa velocità: Compiacente a SFF-8679 V1.8
Sistemi diagnostici di Digital
|
Parametro |
Gamma |
Accuratezza |
Unità |
Calibratura |
|
Temperatura |
0 - 70 |
±3 |
ºC |
Interno |
|
Tensione |
0 - VCC |
3% |
V |
Interno |
|
Corrente di polarizzazione di Tx (ogni vicolo) |
0 - 100 |
10% |
mA |
Interno |
|
Tx potenza di uscita (ogni vicolo) |
-6,5 - 2,5 |
±3 |
dB |
Interno |
|
Potere di Rx (ogni vicolo) |
-11,5 - 2,5 |
±3 |
dB |
Interno |
Disposizione del cuscinetto del modulo di QSFP+
Informazioni di ordinazione
|
Numero del pezzo |
Applicazione |
Tasso di dati |
Fonte di laser |
Tipo della fibra |
|
LNK-QSFP28-IR4 |
100G CWDM4 |
103.125Gb/s |
CWDM DML |
SMF |
